CHRocodile Mini 色収差共焦点センサー

3D 計測 - ポイントセンサー

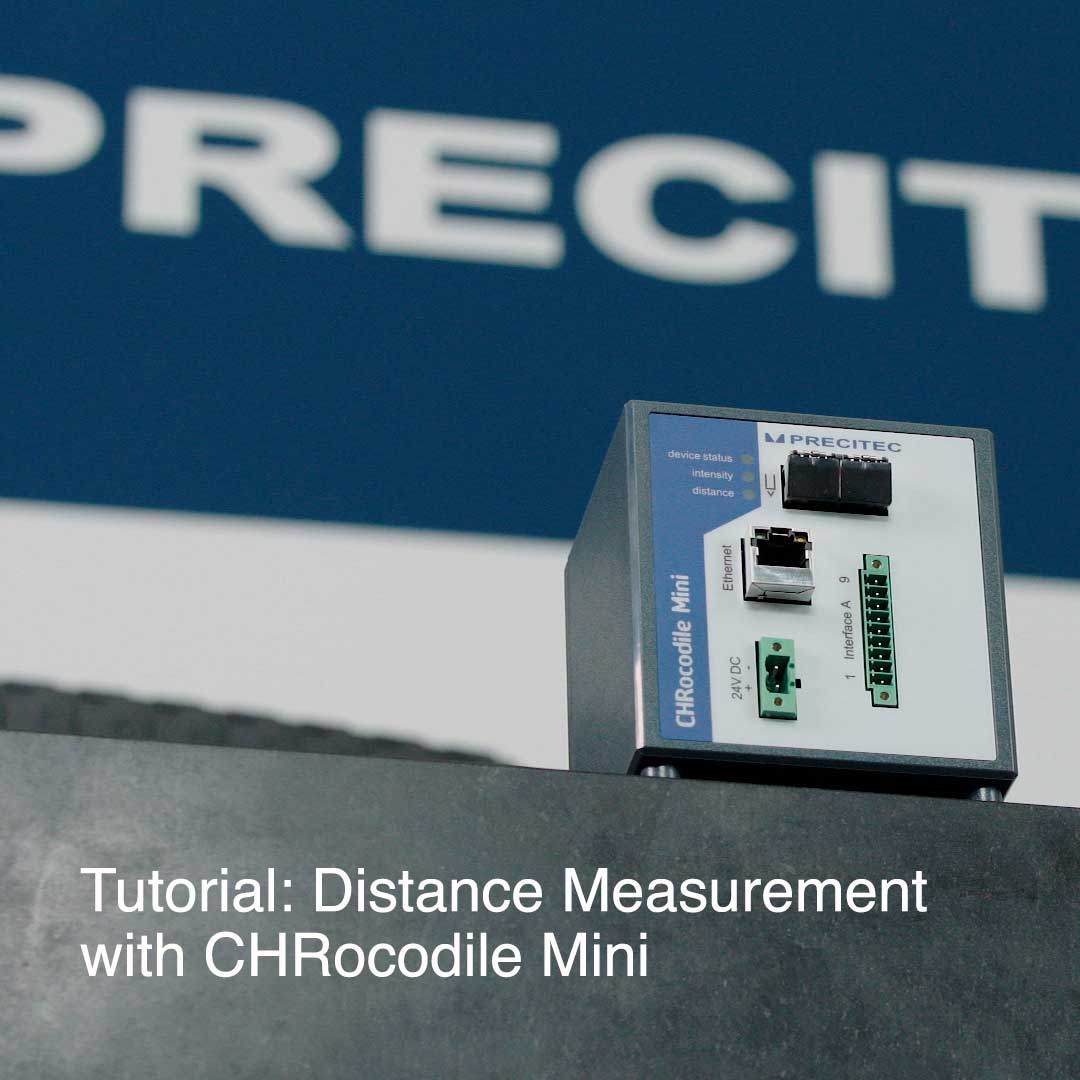

CHRocodile Mini 共焦点センサー

リクエスト

CHRocodile Mini なら非接触で厚さと距離の測定が可能

CHRocodile Miniは、小型で設置スペースを取らずに取付可能です。多様な材料の測定に対応でき、正確で安定的に厚さや距離を測定します。

CHRocodile Mini 色収差共焦点センサー

アドバンテージ

  • 最先端の色収差共焦点技術を取り入れた低価格ソリューション
    CHRocodile Miniは、より低価格なソリューションとして、レーザー三角測量センサーと置き換えることができます。最先端の色収差共焦点センサーであり、高性能な光学レンズを用いて白色光を集光しますが、波長ごとに異なる焦点をもちます。同軸光学系のため、三角測量センサー使用時に起きるシャドーイング効果を避けられます。

  • 軽量で省スペースな小型の共焦点センサ
    CHRocodile Mini は、インライン検査用途での組込みに最適な超小型軽量の 3D 共焦点センサーです。重量はわずか 500~550 g、サイズ は95 x 106 x 95 mmと非常に小さなサイズです。光学プローブとコントローラーが独立しているため、小さく狭いスペースでも組み込みやすくなっています。さらに、プローブには可動部や電子部品が含まれておらず、熱の発生による測定精度への影響がありません。

  • 多様な材質で正確な測定
    材料に依らず、正確で安定した測定が可能です。不透明・透明、拡散性・反射性、光沢・吸光性、平面・曲面、粗面・研磨面などにも対応し、鏡面・未加工金属・セラミック・接着面など、さまざまな表面でもご使用できます。豊富なラインナップの光学プローブを用意しており、幅広い範囲の距離と厚みの測定が可能です。
  • アプリケーションソフトウェアが新しくなりました。電源につなげるだけですぐに測定が開始でき、簡単な操作でユーザーをサポート
    myCHRocodile は直感的な操作が可能なソフトウェアです。数種類の設定がプリセットされており、用途に特化した設定が簡単に選べるようになっています。付属の図面と簡易の説明書をお読みいただくだけで、測定することができます。

  • ポート増設モデル:CHRocodile Mini+
    ポート増設モデルである CHRocodile Mini+ は、サイズは変わらず、インターフェース (3 つのエンコーダポート、アナログ出力、デジタル入出力ポート) が追加搭載されているタイプです。追加されたポートにより、様々な検査機に統合することができます。Mini, Mini+どちらのセンサをお選びいただいても、インテグレーターとエンドユーザーの双方に高いメリットをもたらします。

  • OEM バージョンもご利用可能

テクニカルデータ

  • 測定速度:最大で毎秒 4,000 Hz (オプションで 10,000 Hz にアップグレード可能)
  • 測定範囲:0.6~10 mm のタイプあり
  • CHRocodile Mini インターフェイス:イーサネット、RS422
  • CHRocodile Mini+ インターフェイス:イーサネット、RS422、エンコーダーポートx3、アナログ出力、デジタル入出力ポート
