SolidCutter – 3D-Laserschneidkopf für automatisierte Serienfertigung
Präzises 3D-Laserschneiden im 24/7-Betrieb
Der SolidCutter ist ein leistungsstarker 3D-Laserschneidkopf für die automatisierte Fertigung in modernen Produktionsumgebungen. Entwickelt für den 24/7-Betrieb in robotergestützten Schneidzellen, sorgt er für konstante Schnittqualität und hohe Prozesssicherheit – auch bei komplexen Bauteilgeometrien. Der SolidCutter ist speziell für Anwendungen im Body-in-White und Fahrzeugbau ausgelegt, etwa beim Schneiden von Konturen, Durchbrüchen und Fasenschnitten an 3D-geformten Stahlprofilen.
Für besonders flexible, robotergestützte 3D-Laserschneidanwendungen ergänzt der FormCutter Plus das Portfolio. Er eignet sich insbesondere für dynamische Konturführung bei komplexen Freiformgeometrien und erweitert damit die Einsatzmöglichkeiten automatisierter Schneidkonzepte.
Seine kompakte und robuste Bauform, das geringe Gewicht sowie eigens entwickelte Regelkreise zur präzisen Abstandsmessung ermöglichen stabile und reproduzierbare Schneidprozesse – selbst bei dynamischen Roboterbewegungen und wechselnden Bauteilgeometrien.
Erfahren Sie mehr zum 3D Laserschneiden im nachfolgenden Video:
Welche Vorteile bietet der SolidCutter beim 3D-Laserschneiden?
Integrierte Abstandssensorik für autonomes 3D-Laserschneiden
Der SolidCutter nutzt eine integrierte Abstandssensorik mit geschlossenem Regelkreis, um Abweichungen der Bauteilgeometrie während des 3D-Laserschneidens automatisch auszugleichen. Dies sorgt für gleichbleibend hohe Schnittqualität über große Serien hinweg – auch bei komplexen Konturen oder 3D-Flächen, wie sie in modernen Automobilkarosserien gefordert werden.
Hohe Prozessstabilität für den Dauerbetrieb
Der SolidCutter ist für den industriellen 24/7-Einsatz ausgelegt. Staubgeschützte Optiken, ein vollständig abgedichteter Strahlengang und robuste Mechanik gewährleisten konstante Prozessparameter und hohe Zuverlässigkeit – selbst unter anspruchsvollen Fertigungsbedingungen. Dies positioniert den SolidCutter als verlässlichen Partner in automatisierten Produktionslinien für 3D-Laserschneiden.
Erweiterbar zum FormCutter Plus für höchste Genauigkeit
Für höchste geometrische Anforderungen lässt sich der SolidCutter zum FormCutter Plus erweitern. Hier übernimmt eine integrierte Linearachse die präzise Schneidbewegung, während der Roboter die Zustellung steuert. Diese Hybridlösung kompensiert Roboterkinematik-Abweichungen, steigert die Bearbeitungsgenauigkeit und setzt die Grundlage für anspruchsvollste 3D-Schneidaufgaben.
Typische Anwendungen im 3D-Laserschneiden
Der SolidCutter eignet sich für industrielle 3D-Laserschneidprozesse, unter anderem bei:
- 3D-Kontur- und Durchbruchschnitte an Karosseriebauteilen
- Fasenschnitte zur Schweißnahtvorbereitung an Profilen
- Schneiden warmumgeformter oder gebogener Bauteile
- Integration in Robotersysteme oder Portalanlagen
- Automatisierte Fertigungslinien mit hohen Stückzahlen
Flexible Integration in Fertigungslinien
Der SolidCutter lässt sich einfach in bestehende Produktionslinien einbinden. Durch Optionen wie unterschiedliche Brennweiten, Kühlkonzepte und Varianten mit geraden oder gewinkelten Ausführungen kann der Schneidkopf an verschiedene Anlagen- und Bauteilanforderungen angepasst werden. Alle Medienanschlüsse sind so angeordnet, dass die Integration in automatisierte Fertigungslinien effizient und platzsparend realisiert werden kann.

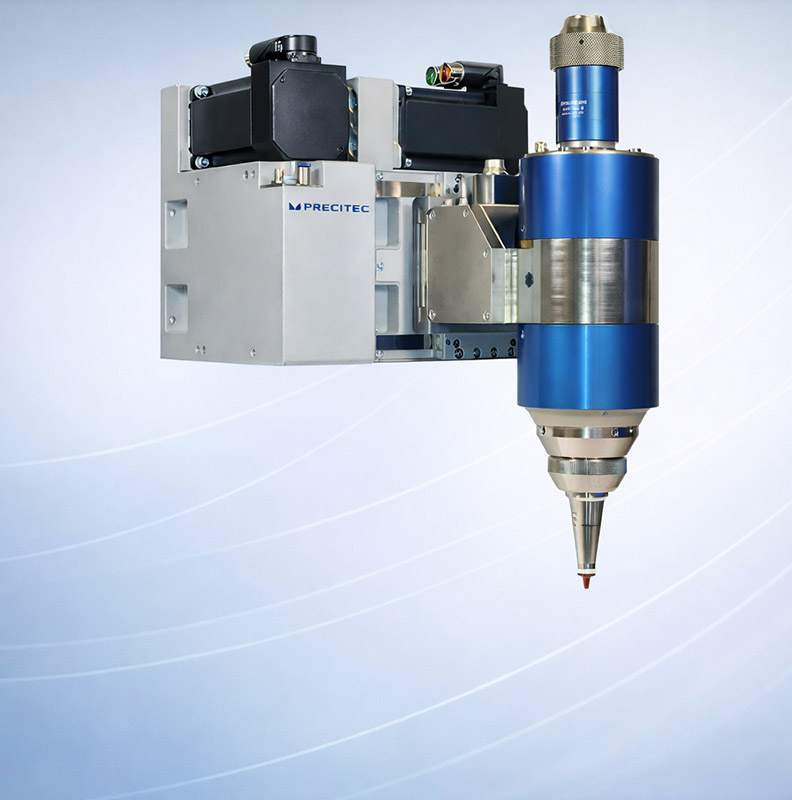

FormCutter Plus – die flexible Ergänzung zum SolidCutter
Während der SolidCutter für robuste, hochstabile Schneidprozesse in klassischen Maschinenkonzepten ausgelegt ist, erweitert der FormCutter Plus das Portfolio um eine besonders flexible Lösung für 3D-Laserschneidanwendungen.
Der FormCutter Plus kombiniert den integrierten Schneidkopf mit einem dynamischen XY-Achsantrieb und Z-Achse und wird bevorzugt an Roboterarmen eingesetzt. Dadurch übernimmt der Schneidkopf selbst die präzise Konturführung, während der Roboter lediglich die Grobpositionierung ausführt. Im Vergleich zu rein robotergeführten Systemen ermöglicht dies höhere Schnittgeschwindigkeiten, bessere Wiederholgenauigkeit und eine deutlich gesteigerte Prozessqualität.
Typische Anwendungen finden sich in der Automobilindustrie, etwa beim Schneiden von Antennenöffnungen, Dachreling-Ausschnitten oder komplexen Freiformkonturen. Die kompakte Bauform, die hohe Standzeit sowie die servicefreundliche Medienführung machen den FormCutter Plus zur idealen Ergänzung des SolidCutter, wenn maximale Flexibilität und Dynamik im 3D-Laserschneiden gefragt sind.
Technische Daten
- max. Laserleistung: 4 kW (Wellenlänge 900 - 1090 mm)
- Kollimierbrennweiten: 75, 100 mm, Fokussierbrennweiten: 75, 100, 125 mm
- Abmaß: 163 x 132 mm
- NAmax: 0,16 bei FC75, NAmax: 0,12 bei FC100
- Verfahrweg: ± 15 mm
- Masse: 6,1 kg
