Enovasense Punktsensor

Photothermischer Radiometriesensor mit minimalem Fußabdruck

Mit einem Gewicht von nur 150 g und einer Größe von 35 x 35 x 64 mm sind die Enovasense Messköpfe leicht und kompakt und damit ideal für Inline-Kontrollanwendungen. Jeder Sensorkopf wird mit Kontroller geliefert, der die Messung steuert und die Ergebnisse auswertet. Der Messkopf lässt sich in fast jeden kleinen, engen Bauraum integrieren. Das Kabel zwischen dem Sensorkopf und dem Steuergerät kann dabei bis zu 20 Meter lang sein. Darüber hinaus enthält der Messkopf keine beweglichen Teile, was eine wartungsfreie Integration ermöglicht.

Hochpräzise Messung fast jeder Schicht

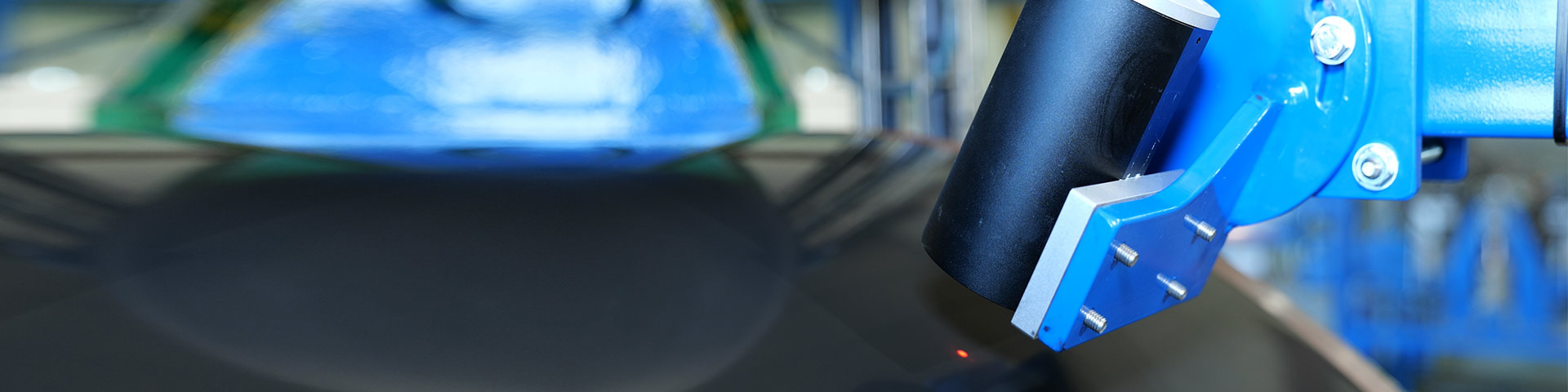

Präzise und stabile Dickenmessungen sind auf nahezu jeder Art von Beschichtungs- und Trägermaterial möglich – diffus oder reflektierend, flach oder gewölbt, rau oder poliert – und auf jeder Oberfläche, z. B. verspiegelt, unbearbeitetes Metall, Keramik oder Klebeflächen. Auch der Bereich der messbaren Dicken ist unerreicht – von Nanometern bis zu Millimeter mit einer Messstabilität, die über Jahre hinweg im sub-µm Bereich stabil bleibt.

Äußerst vielseitige Punktsensorserie

Die beiden Größen der Messköpfe – der kompakte T033 und der ultrakompakte T060 – haben jeweils Varianten mit abgewinkelter Strahlführung, um senkrecht zum Messkopf zu messen. Darüber hinaus ermöglichen verschiedene optische Frontlinsen eine breite Palette von Arbeitsabständen und Messfleckdurchmessern von 0,3 mm bis 12 mm. Ein spezielles Objektiv für große Entfernungen kann auf den Messkopf T033 aufgesetzt werden, um den Arbeitsabstand auf 200 mm und die Entfernungstoleranz auf ±50 mm zu erhöhen.

Einfache Integration in fast alle industriellen Umgebungen

Diese zerstörungsfreie, strahlungsfreie Technologie ermöglicht Messungen mit geringem Justageaufwand. Mit einer Ausrichtungstoleranz von bis zu ±50 mm ( spezielle Konfiguration des Messkopfes) um den Nennabstand und einer Winkeltoleranz von bis zu ± 50 ° bietet der Enovasense Point Sensor eine einzigartige benutzerfreundliche Integration. Der Sensor weist ein hohes Maß an Stabilität gegenüber Vibrationen und Variationen der Teilekrümmung und -form auf. Der Sensor liefert verlässliche Ergebnisse selbst bei hohen Messobjekt-Temperaturen und ist für Umgebungstemperaturen bis zu +50 °C geeignet.

Einfach zu bedienende, Plug-and Measure-Anwendungssoftware

Die intuitive Software, die mit dem Sensor geliefert wird, ermöglicht eine schnelle Konfiguration und Kalibrierung des Sensors für jede Beschichtungsanwendung. Für eine spezifische Anwendung kann eine Reihe von Messungen hintereinander ausgeführt werden, während gleichzeitig die Statistiken dazu berechnet werden. Die so entstandenen Daten können industriekonform auch von einer externen SPS über eine Modbus-Ethernet-Verbindung erfasst werden.
