Technologies de surveillance des processus de soudage au laser
Détecter les soudures, surveiller le processus, garantir la qualité
Dans le soudage au laser, la stabilité du processus est déterminante pour la qualité des composants, le taux de rebut et la rentabilité. Sur les lignes de production automatisées, la marge de manœuvre est souvent très réduite : des volumes de production élevés, des temps de cycle courts, des matériaux exigeants et des exigences de qualité strictes se heurtent aux tolérances réelles des composants.
Même de légers écarts au niveau de la position du foyer, de la position du cordon de soudure, de l’écartement, de la géométrie de soudage ou de la profondeur de pénétration peuvent influencer la qualité de l’assemblage. La surveillance du processus permet de détecter ces écarts à un stade précoce – pendant le soudage, immédiatement après ou même avant le processus proprement dit.
Cela permet d’assurer la transparence là où la qualité se forge : au cœur même du processus de fabrication. Les utilisateurs peuvent ainsi mener les processus de soudage de manière plus stable, détecter plus rapidement les défauts, documenter la qualité et réduire les retouches ou les rebuts.
Pourquoi le contrôle du processus est-il essentiel lors du soudage au laser ?
Dans la production en série, il ne suffit pas de contrôler les soudures une fois que la pièce est terminée. Lorsque les défauts sont détectés trop tard, cela entraîne souvent déjà des rebuts, des retouches ou des interruptions imprévues du processus.
La surveillance des processus rapproche l'évaluation de la qualité du processus lui-même. Les signaux pertinents sont enregistrés en ligne, les positions des soudures sont détectées, les profondeurs de soudage sont mesurées ou les soudures font l'objet d'un contrôle optique en aval. Cela permet d'évaluer plus rapidement les écarts et d'optimiser les processus de fabrication de manière plus ciblée.
Cette transparence constitue un avantage décisif, en particulier dans les applications liées à la sécurité telles que la mobilité électrique, la construction de carrosseries, la construction légère, l’électronique ou la technologie médicale.
Surveillance du processus avant, pendant et après le soudage
Selon l'application, l'assurance qualité ne commence pas seulement au moment où le cordon de soudure est terminé. Il est essentiel de mettre en évidence les écarts significatifs au bon moment du processus : avant, pendant ou après le soudage au laser.
Avant le processus : guidage du cordon de soudure
Avant le soudage, il faut savoir clairement où se trouve le véritable point de jonction. Le guidage optique du cordon de soudure détecte la position réelle du cordon et facilite le guidage précis du laser le long du point de jonction. Cela permet de mieux maîtriser les tolérances des composants, les écarts de serrage et les variations de géométrie du cordon de soudure.
En cours de processus : contrôle qualité en ligne
Pendant le soudage au laser, les signaux de processus fournissent des indications importantes sur la stabilité et la qualité. Le contrôle qualité en ligne met en évidence les écarts au cours du processus et permet une évaluation rapide des changements critiques.
En cours de processus : mesure de la profondeur de soudage
La profondeur de soudage est un facteur de qualité essentiel pour de nombreux assemblages par soudage laser. Si elle est mesurée directement au cours du processus, les écarts peuvent être détectés à un stade précoce et les assemblages critiques pour la sécurité peuvent être mieux évalués.
En cours de processus : comblement de l'interstice et régulation adaptative du processus
Les composants réels présentent des tolérances. Les écarts, les variations de conditions d’assemblage ou les écarts de position peuvent influencer le processus de soudage. Le contrôle adaptatif du processus aide à adapter celui-ci à ces conditions – avec ou sans fil d’apport, selon l’application.
Post-processus : inspection optique du cordon de soudure
Après le soudage, le cordon de soudure est contrôlé visuellement. Ce contrôle permet de détecter et de documenter les défauts visibles, géométriques ou proches de la surface. La qualité du cordon de soudure est ainsi évaluée de manière automatisée et rendue traçable à des fins d’assurance qualité.
Comment les données de processus permettent-elles d'obtenir une qualité de soudage constante ?
La surveillance des processus est bien plus qu'un simple contrôle supplémentaire. Elle fournit la base de données nécessaire pour mieux comprendre les processus de soudage au laser, les piloter de manière plus stable et les optimiser à long terme.
Plus les écarts sont détectés tôt, plus les utilisateurs peuvent réagir rapidement. Cela permet de réduire les rebuts, de limiter les retouches et de garantir une qualité reproductible, en particulier pour les composants complexes, les grandes séries et les lignes de production automatisées.
Informations complémentaires
En fonction de la tâche de soudage, différentes solutions Precitec sont mises en œuvre : de la surveillance en ligne et de la mesure de la profondeur de soudage au guidage du cordon de soudure et au soudage laser par scanner, en passant par l'inspection optique du cordon de soudure.

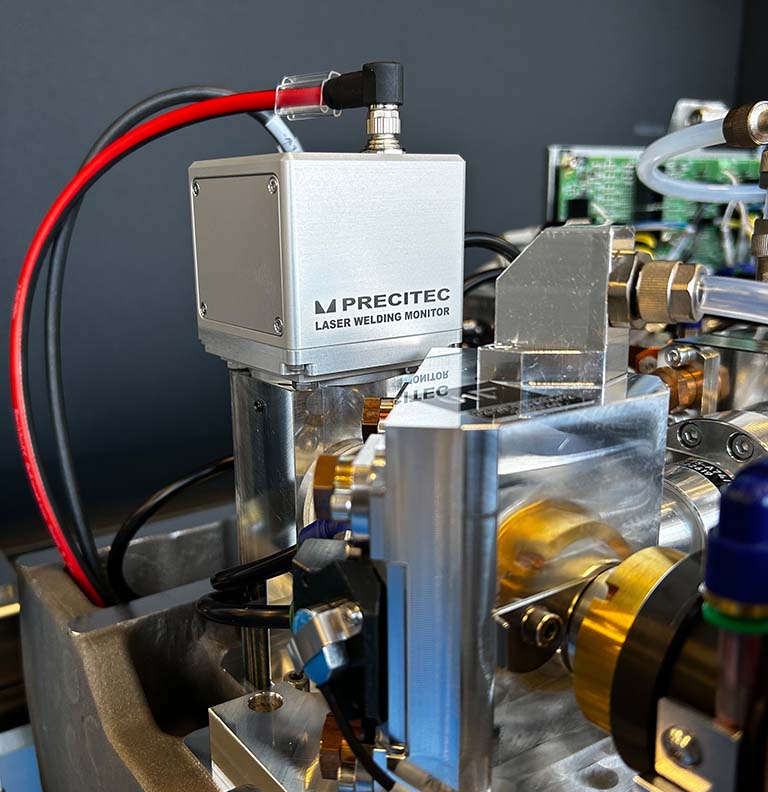

Laser Welding Monitor LWM KI – Surveillance en ligne du processus avec classification des défauts assistée par IA, prévision de la qualité et traçabilité.
Precitec IDM – mesure la profondeur de soudage directement pendant le processus.
Systèmes WeldMaster – assistent au guidage du cordon de soudure, au contrôle du processus et au soudage laser automatisé.
ScanWelder – permet un soudage laser à distance rapide et flexible.
ScanMaster Plus – combine le traitement par scanner avec un guidage précis du faisceau et une analyse assistée par IA.
SeamControl – contrôle optiquement les cordons de soudure et évalue leur qualité à l’aide de l’IA.
Vous souhaitez surveiller votre processus de soudage laser en toute sécurité ?
N’hésitez pas à nous contacter. Nous vous conseillons sur les solutions adaptées à la surveillance des processus, au guidage des cordons de soudure, à la mesure de la profondeur de soudage et à l’inspection des cordons de soudure lors du soudage au laser.
