飛點掃描儀 310은 12인치 웨이퍼의 활과 날실을 하나의 스캔으로 측정합니다。

3D 計量 - 面掃描感測器

Flying Spot Scanner 310 飛點掃描器 310

Request quote

在超短週期內對晶圓進行彎曲、翹曲、TTV 和質量檢測

FSS 310 獨特地結合了 OCT 和寬視場掃描,解決了超精密測量系統普遍存在的檢測速度慢、價格昂貴的問題

FSS 310 在視場內具有靈活、快速移動的測量點,可在超短週期內進行 ROI 檢測,同時絲毫不影響精確度。本設備在一次掃描中便可測量整個 12 英寸晶圓的總厚度變化 (TTV)、彎曲、翹曲和孔洞。

Flying Spot Scanner 310 區域探頭從右側
 Flying Spot Scanner 310 區域探頭從左側

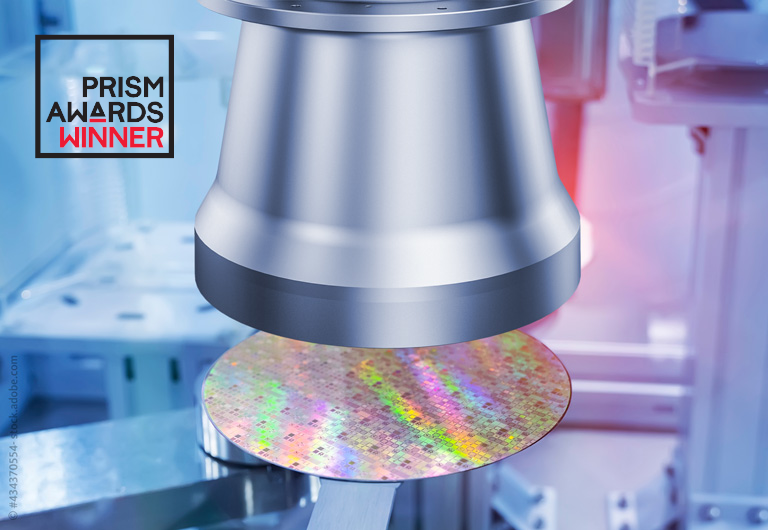

使用 Flying Spot Scanner 310 和 CHRocodile 2 IT 傳感器進行晶圓測量

Advantages

  • 產品亮點:支持高速非接觸式 ROI 檢測 FSS 310 具有 310 毫米的巨大掃描區域,在標準應用中可在 10 秒內檢查 12 英寸晶圓的 TTV、彎曲、翹曲和孔洞,每小時可生產 300 多片晶圓(包括處理時間)。內置掃描系統大大減少了測量時間,並且節省昂貴移動平台的成本和空間。
  • 產品亮點:簡單易用
    FSS 310 和光學傳感器 CHRocodile 2 IT 構建成一個獨立的軟件包,可輕易地集成至在線和離線系統中。僅需連接到 CHRocodile 2 IT 控制器,便可使用 FSS 310 執行定制化的掃描程序。
    多種軟件接口和工具便於您輕鬆設置應用程序。定義的測量任務列表可隨後存儲在光學傳感器上,同時光學傳感器還可在軟件可視化結果之前控制探頭。
  • 產品亮點:在線檢測具有很大的靈活性
    FSS 310 支持僅從晶圓的一側進行測量,因為其可穿透除金屬以外的所有重要半導體材料,甚至可測量晶圓背面或背面的物體。
    得益於無需借助額外軸或精密硬件的 ROI 超快速檢測以及超短的掃描週期,FSS 310 可在不中斷生產的情況下輕鬆集成至自動化或內聯應用程序中。
  • 產品亮點:適用性廣泛
    搭配 CHR 2 IT 系列設備,用戶可編程的完全可變掃描軌跡可對矽、摻雜矽、砷化鎵和碳化矽晶圓進行厚度和距離測量。
    FSS 不僅可測量彎曲、翹曲和 TTV,還可檢測晶圓上的孔洞、半導體元件塗層的厚度(例如晶圓的部分葉狀結構),以及在進一步加工之前測量晶圓上單個晶粒的彎曲程度。

Technical data

  • 測量值:厚度、距離
  •  測量速率:高達 70,000 Hz
  •  測量範圍:取決於所使用的 CHRocodile 2 IT 傳感器
  • 橫向分辨率:20 µm (CHRocodile 2 IT DW)
  • 工作距離:150 mm
  • 最大跳躍速度:10 m/s
  • 掃描區域(直徑):310 mm
  • 數值孔徑:0.018
  • 與表面的測量角度:90° +/- 1°
  • 尺寸 (h x d),帶光學器件:742 mm x 360 mm
