飛點掃描器

報價申請

厚度、形貌和橫向或縱向定線的點掃描

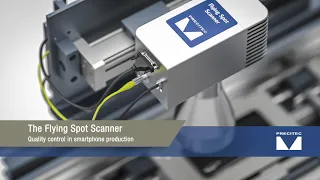

Precitec 飛點掃描器 (FSS) 能夠實現厚度和形貌的高速 OTC 掃描成像,並可與各種 CHRocodile 2 IT 和感測器相結合,建立一個智慧型檢測系統。 FSS 擁有獨一無二的領先技術,能夠實現高速非接觸式面檢測,確保線上和離線品質,以及對各種材料和表面的 3D 測量。

Flying Spot Scanner

優勢

  • 取代 X-Y 移動系統
    對於離線和線上品質控制過程中的高速面檢測,Precitec 飛點掃描器取代了整個測量系統,無需額外的線性 X-Y 軸。 精密光學系統引領的光學測量已經代替了 X-Y 軸的機械線性移動。
  • 使用者可為任何材料設定個性化掃描路徑。
    只掃描相關面,並且可自由定義掃描形狀和過濾器。 非接觸式 3D 成像系統能夠在反射面上進行測量(甚至透過保護箔)。 遠心成像確保掃描區域內的光角度保持不變,因此將角度引起的測量誤差降至最低, 同時減少了陰影。
  • 節省時間和成本
    Precitec 飛點掃描器出色的掃描速度與 CHRocodile 2 IT 快速測量速度 (70 kHz) 相結合,可實現線上使用,檢測週期短,並降低離線和線上品質控制成本。

技術資料

  • 測量速度:最高可達 70 kHz/s
  • 測量範圍:取決於所選 CHRocodile 2 IT 感測器
  • 80 mm 飛點掃描器
    掃描面: 80 mm
    測量點最大速度: 10 m/s s
    工作距離: 200 mm
  • 40 mm 飛點掃描器
    掃描面: 40 mm
    測量點最大速度: 5 m/s
    工作距離: 125 mm
現在 下載飛點掃描器資料表 下載
