Weldmaster 4.0 ScanTrack

Saldatura laser - Monitoraggio del Processo per la Saldatura Laser

WeldMaster 4.0 Scan&Track

Richiesta di offerta

Processo di saldatura automatizzato con guida e formazione del fascio intelligenti

Il WeldMaster 4.0 Scan&Track combina la tracciabilità con una guida del fascio intelligente per il vostro processo di saldatura automatizzato. Il sistema di tracciabilità misura le più importanti grandezze geometriche nelle immediate vicinanze della posizione di saldatura, dalle quali vengono calcolate la posizione del componente, oltre alla posizione e la distanza dei giunti. I valori di misurazione vengono elaborati dal controllo di sistema e controllano la guida e la formazione del fascio mediante scanner galvanometrico.  Anche nel caso di componenti con tolleranze si ottengono processi di saldatura stabili e una qualità costante in qualsiasi momento e per quasi tutte le forme di cordone.

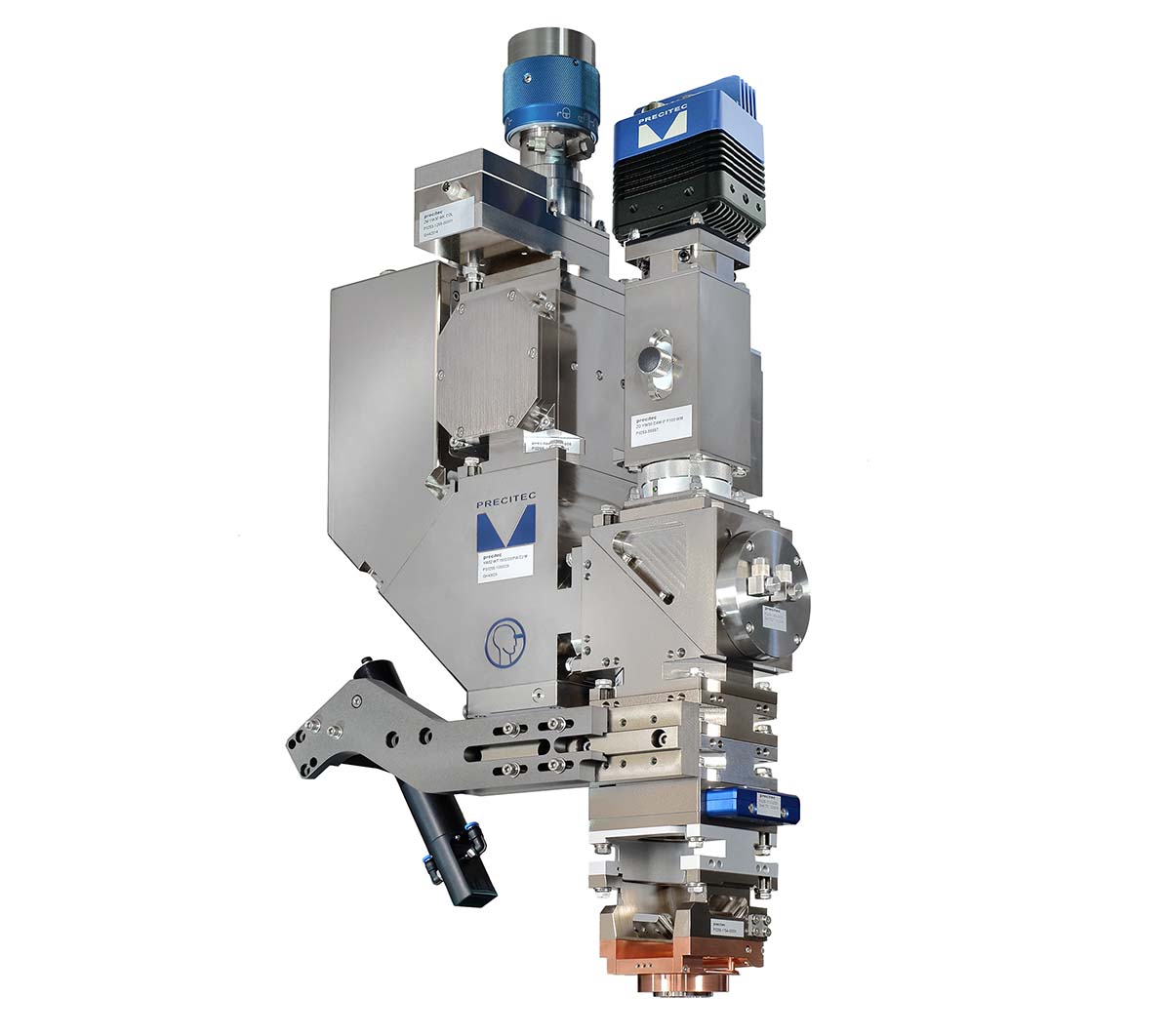

WeldMaster ScanTrack
WeldMaster ScanTrack
WeldMaster ScanTrack

Vantaggi

  • Qualità riproducibile della saldatura laser grazie a un controllo automatizzato

    Il sistema di tracciabilità rileva la fessura. Un movimento di scansione 1D del raggio laser tiene conto della dimensione della fessura e regola la potenza del laser in modo preciso. La posizione dei giunti corrente viene rilevata e mantenuta dal sistema di tracciabilità accurato mediante uno scanner. In questo modo si ottengono cordoni riproducibili per il vostro processo di saldatura con apporto termico regolato e ponticellatura della fessura ottimizzata. Questa caratteristica, collaudata a livello industriale in diverse centinaia di sistemi, è stata sperimentata in tutto il mondo, ad esempio nella saldatura laser per saldature ad angolo nella produzione di carrozzerie.
  • Cordoni ottimizzati e stabili

    La saldatura con una bassa formazione di cricche e bassa porosità richiede sistemi di saldatura intelligenti e automatizzati. È in questo caso, che WeldMaster 4.0 Scan&Track convince riducendo in modo mirato l'apporto di calore o aumentando la larghezza del cordone o le sezioni di serraggio. Ciò consente di ottenere un cordone ottimizzato con resistenza aumentata o una conduttività elettrica elevata.
  • Evitare ripassature e scarti

    Grazie alla misurazione rapida e molto precisa dei giunti, si ottiene una posizione di saldatura al 100% corretta. Pertanto, il cordone viene eseguito in maniera ottimale anche in caso di componenti che cambiano o di diversi lotti di materiale. In questo modo il WeldMaster 4.0 Scan&Track contribuisce in modo significativo all'aumento della produttività.

Dati tecnici

  • Frequenza massima dell’immagine:  2400 immagini/s
  • Risoluzione massima di immagine:  1024 x 1024
  • Risoluzione di misurazione verticale: ≥20 µm
  • Risoluzione laterale: ≥10 µm
