CHRomatic Vision Camera

Métrologie 3D - Caméra 2D

CHRocodile CVC

Demande d’offre

Assurance qualité à haute vitesse grâce à l’imagerie 2D

La caméra vision ligne chromatique utilise les objectifs chromatiques pour l’imagerie 2D, elle se distingue du microscope par une plus grande profondeur de champ tout en conservant une résolution latérale élevée. Par conséquent, cette caméra 2D fonctionne sans autofocus, ce qui permet d’économiser un temps précieux lors de l’inspection qualité.

En assurant un contraste élevé sur tout type de matériau, le CHRocodile CVC est idéal pour les applications en ligne ou en bord de ligne comme l’inspection cosmétique et la détection de positionnement.

CHRomatic Vision Camera

Avantages

  • Résolution latérale élevée
    Grâce à sa résolution latérale pouvant aller jusqu’à 0.6 µm, le CHRocodile CVC permet de détecter de petits défauts et de mesurer leur dimensions.
  • Grande profondeur de champs – aucun focus à réaliser
    La technologie confocal chromatique permet une profondeur de champs élevée allant jusqu’à 3 mm. Contrairement aux inspections de qualité en ligne ou en bord de ligne conventionnelles effectuées au microscope, le CHRomatic Vision Camera fonctionne sans cet inconvénient de faire un focus. Cela permet d’économiser un temps précieux pendant les activités de contrôle qualité.
  • Contraste élevée sur tout type de matériaux
    L’éclairage coaxial intégré et la technique du confocal chromatique permet l’imagerie avec un rapport de contraste pour tous les niveaux de hauteur et fournit des résultats exacts, même sur des objets type miroir ou non-plan.
  • Vitesse élevée
    Possédant jusqu’à 280 Mpixel/s, le CHRocodile CVC est l’appareil idéal pour le contrôle qualité en ligne dans les domaines comme l’électronique de grande consommation, des semi-conducteurs et la micromécanique.
  • Objectifs interchangeables pour tout type de mesure
    Quelle que soit votre tâche de mesure, Precitec dispose de la bonne sonde optique. De l’inspection haute résolution des fissures et rayures lors de la découpe des plaquettes de wafer à l’inspection cosmétique des pièces métalliques et la recherche de défaut ou d’inclusions et des rayures sur le verre, Precitec vous propose jusqu’à 7 sondes facilement interchangeables pour chaque tâche de mesure possible.

Données techniques

  • Prodondeur de champ: 150 µm – 3,000 µm
  • Pixel par seconde: jusqu’à 280 Mpixel
  • Résolution:  2,048 pixel
  • Longueur de ligne: up to 10 mm

Nous avons besoin de votre accord pour charger le formulaire!

Nous utilisons les services de Marketing Cloud Account Engagement (Pardot) pour intégrer du contenu susceptible de collecter des données sur votre activité. Veuillez consulter les détails et cliquer dans la case Pardot pour accepter le service et voir le contenu.

Notre service pour votre productivité

Ces secteurs pourraient aussi être intéressants pour vous

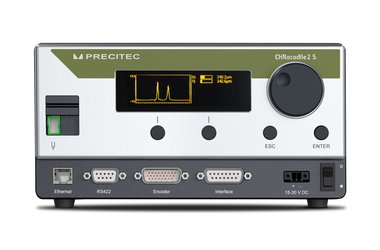

CHRocodile 2S | 2SE | 2S HS

  • Mesure n’importe quel type de surface ou de matériaux
  • Pas d’effet d’ombrage
  • Idéal pour les mesures en ligne
  • Mesure à…

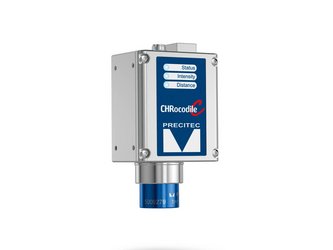

CHRocodile C
