CHRocodile MPS 2L

Métrologie 3D - Capteurs multipoint

CHRocodile MPS 2L

Demande d’offre

Technologie de mesure de pointe de l’épaisseur de paroi de verre de conteneurs

La nouvelle génération de capteur multipoint CHRocodile MPS 2L remplace jusqu’à 24 capteurs points pour mesurer l’épaisseur de couche et de distance le long d’une ligne. Il est idéal pour la mesure de paroi de verre d’un conteneur coloré et foncé. En permettant toutes combinaisons de sondes de mesure, point ou ligne, dans un encombrement réduit, ce dispositif hautement flexible est idéal pour les inspections en ligne de conteneur en verre en bout chaud ou froid.

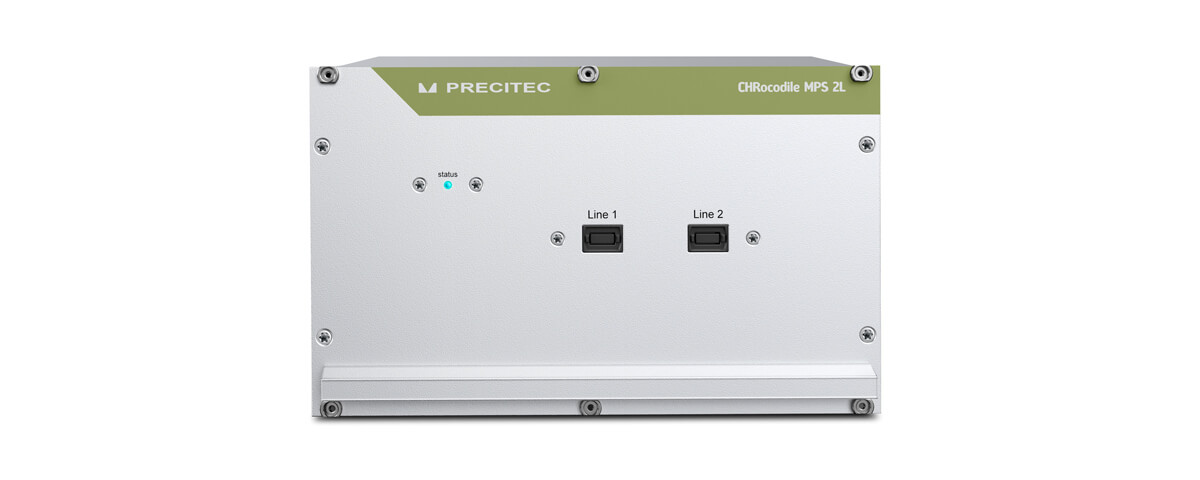

CHRocodile MPS 2L

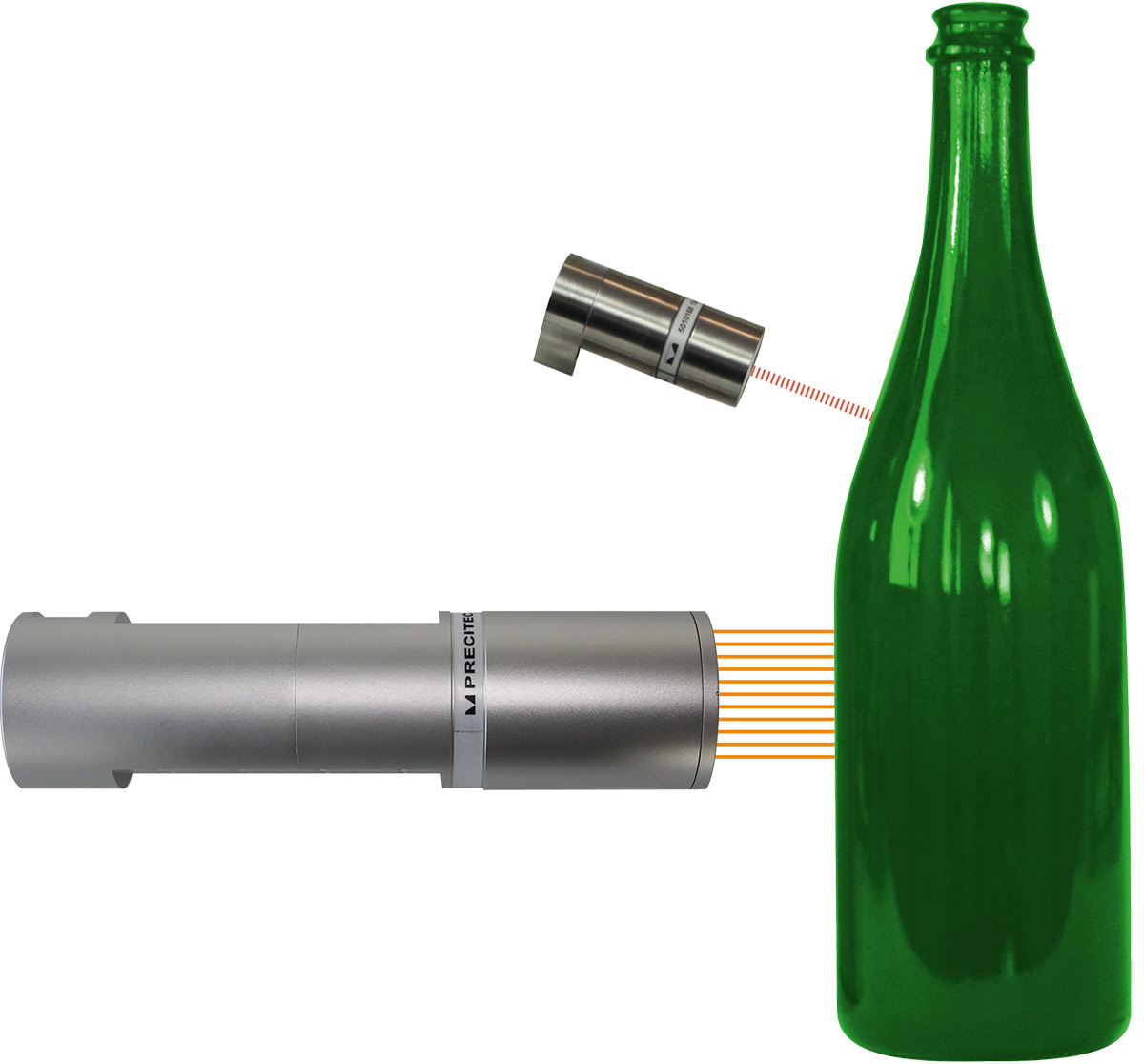

Measuring heads MPS 2L
Measuring heads MP 10
Measuring heads SP 12
Measuring heads

Avantages

  • Remplace jusqu’à 24 canaux de mesures

    Le CHRocodile MPS 2L offre jusqu’à 24 mesures simultanées et indépendantes sans contact en mode distance et épaisseur.  Avec les nouvelles têtes de mesure dévelopées, deux lignes de 12 points chacune peuvent être mesurées. Les points de mesure sont répartis sur une ligne d’une longueur maximale de 12.5 mm.
  • Flexibilité maximale dans le choix des sondes de mesure point et ligne

    Etant donné que les canaux peuvent être traités indépendamment, d’autres configurations peuvent être utilisées e.g une seule tête de mesure à ligne et jusqu’à 12 têtes de mesure à point. Cela vous donne une flexibilité maximale et permet toute combinaison des têtes de mesure point et ligne.
  • Têtes de mesure points et lignes dédiées à des tâches de mesure spécifiques pour contenants dans l’industrie du verre
    Avec les sondes spécialement développées par Precitec pour la mesure d’épaisseur des parois, vous bénéficiez d’une flexibilié maximale.
    Mit den von Precitec speziell entwickelten Messköpfen für die Messung von Wandstärken haben Sie maximale Flexibilität:

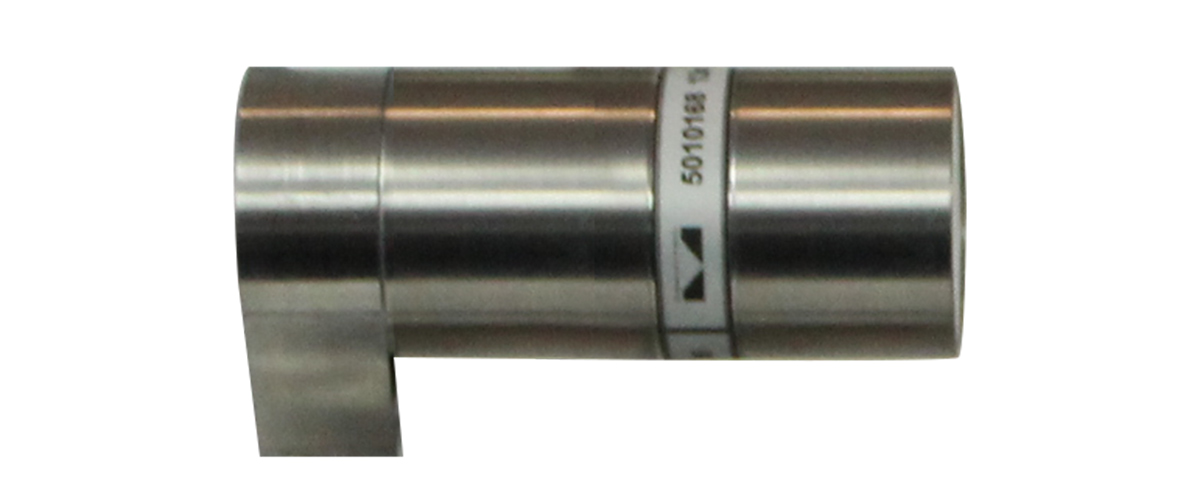

    Tête de mesure Point SP 12
    La tête de mesure point SP 12 possède une gamme de mesure de 12 mm, elle est idéale pour le verre foncé. L’encombrement réduit permet une intégration facile dans les espaces restreints des lignes de production.

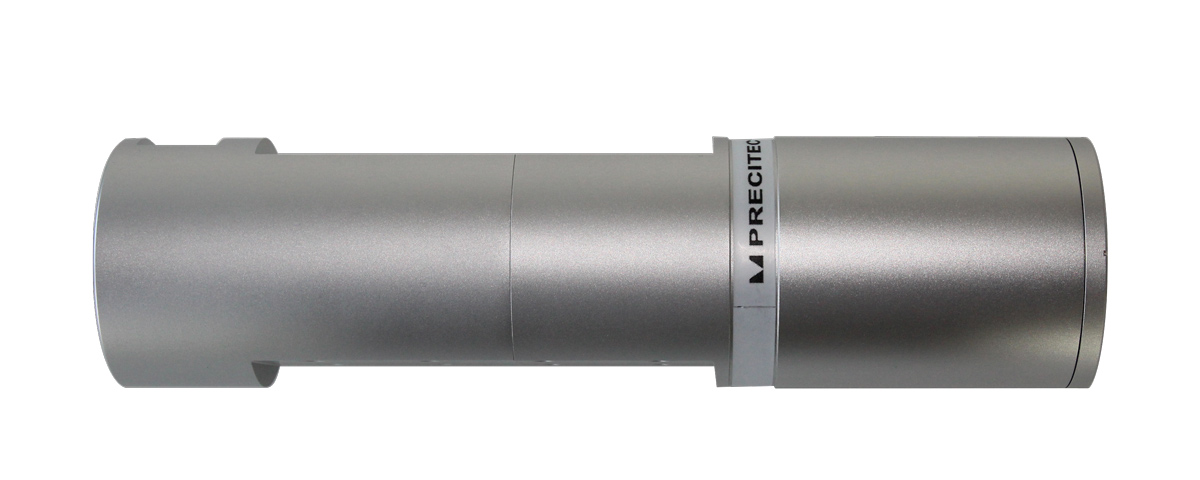

    Tête de mesure Ligne MP 10.5
    La tête de mesure ligne MP 10.5 avec 12 points en ligne est particulièrement adapté pour les mesures d’épaisseur de paroi et de fond. Le pas de 1.14 mm entre les points donne une longueur totale de 12.5 mm et permet de mesurer des sections critiques avec une résolution élevée.

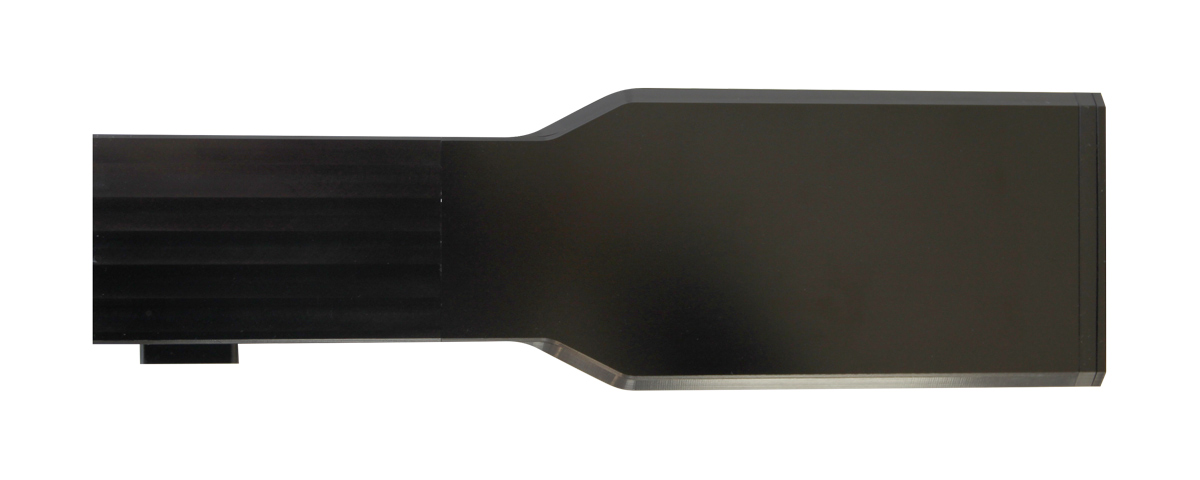

    Tête de mesure Ligne MP 18
    La tête de mesure multipoint MP 18 comporte 12 points en ligne droite. Le pas de 1.14 mm donne une longueur de ligne totale de 12.5mm et permet la mesure de sections critiques avec une résolution plus élevée. La gamme de mesure élevée et la grande ouverture numérique font du MP 18 une solution idéale pour les objets non-ronds. De plus, la conception plate permet d’empiler plusieurs sondes pour réduire l’espace d’installation.

Données techniques

  • Nombre de canaux de mesure: jusqu’à 24
  • Mesures/seconde: 4,500 (24 canaux); 9,000 (10 canaux)
  • Gamme de mesure: dépend de la sonde optique
  • Toute combinaison de sondes (point ou ligne)
  • Synchronisation avec des dispositifs externes: entrée trigger, sortie de synchronisation, 5 entrées encodeurs
Télécharger ici la fiche technique de CHRocodile MPS 2L
