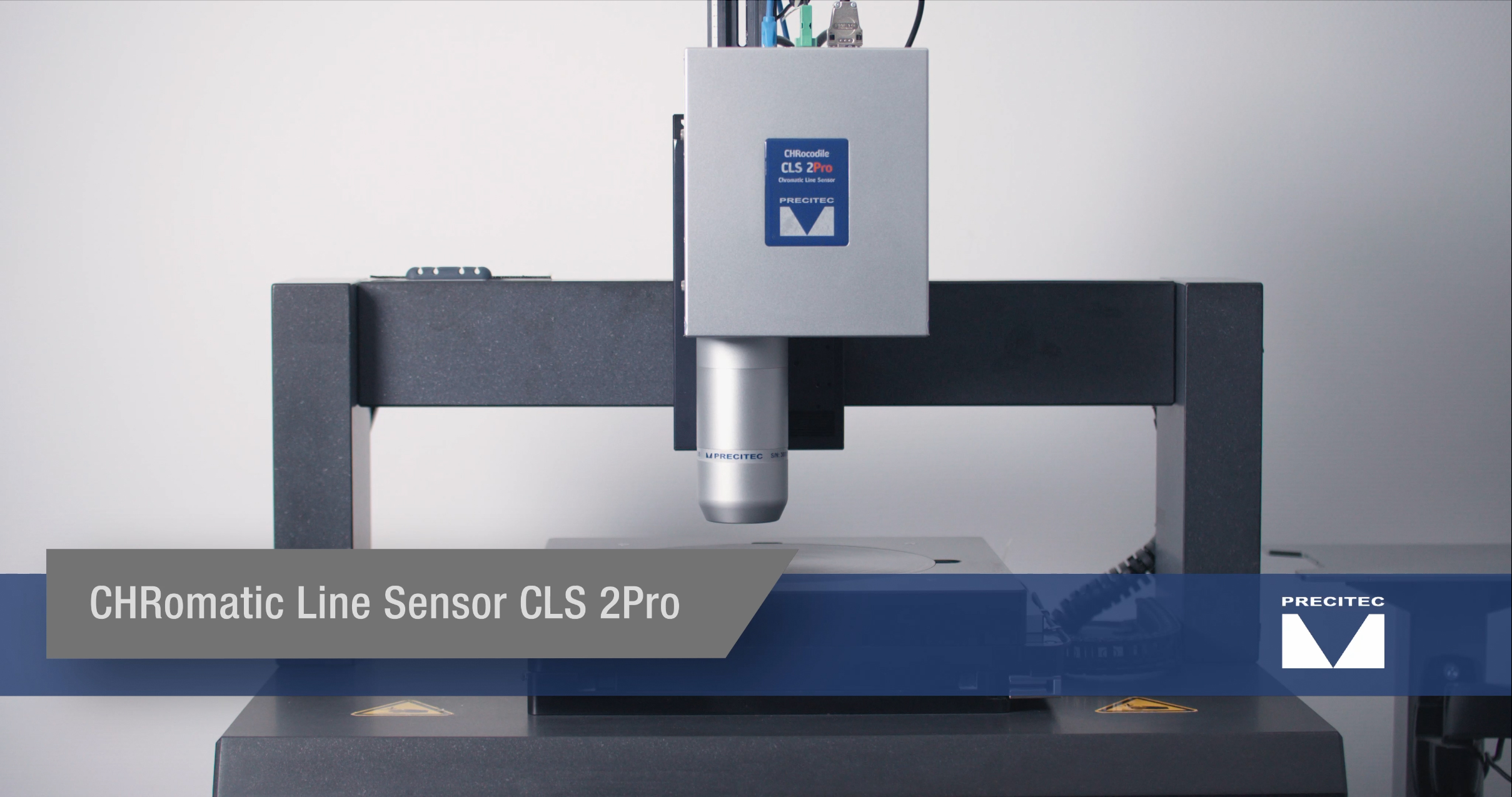

Line Sensor CHRocodile CLS 2Pro mounted

3D 계측 - 라인 센서

라인 센서 CHRocodile CLS 2Pro

Request quote

라인 센서 CHRocodile CLS 2Pro

고속 검사를 위한 고유한 라인 길이 -NA 조합

예를 들어 8밀리 라인 길이를 38도의 수용 각도와 결합해 주는 기능 덕분에 차세대 CHRocodile CLS 2Pro는 시장에서 비교할 데가 없다. 그 외에, 뛰어난 측면 현미경 수준의 해상도, 2,100만 측정자 밀도에 따른 높은 지점 밀도 및 36,000 라인/초에 따른 높은 스캔 속도도 이 설비에 추가되고, 속도, 정확성 및 유연성이 필요한 다양한 검사 응용 프로그램에 이상적으로 적합한 공초점 센서를 보유할 수 있는 동시에 그림자도 당연히 없을 것이다.

적합한 응용 프로그램 라인 센서 CHRocodile CLS 2Pro

현미경 수준 해상도가 필요한 드릴과 같은 큰 부품을 측정합하는 경우, CHRocodile CLS 2 Pro는 미세 기계 검사에 이상적이다. 여러 번의 스캔을 하는 대신, 그러한 측정에 대해 한 번만 스캔하면 된다. 소비자 전자 분야에서, CHRocodile CLS 2 은 하우징 형태, 약간, 중간 또는 고도로 구부러진 표면, 모서리 및 스플라인, 직경/홀/스텝 형 표면, 그리고 추가적 높이 데이터가 필요한 성형 및 품질 검사을 검사하는 데 이상적이다. 특정 응용 프로그램 중에는 안내 렌즈 검사, 스마트 폰의 스피커 메쉬, 디스플레이의 금속 호일, 바이폴라 플레이트, 스마트 폰 및 시계의 곡선형 덮개 유리 및 리드 프레임이 포함된다.

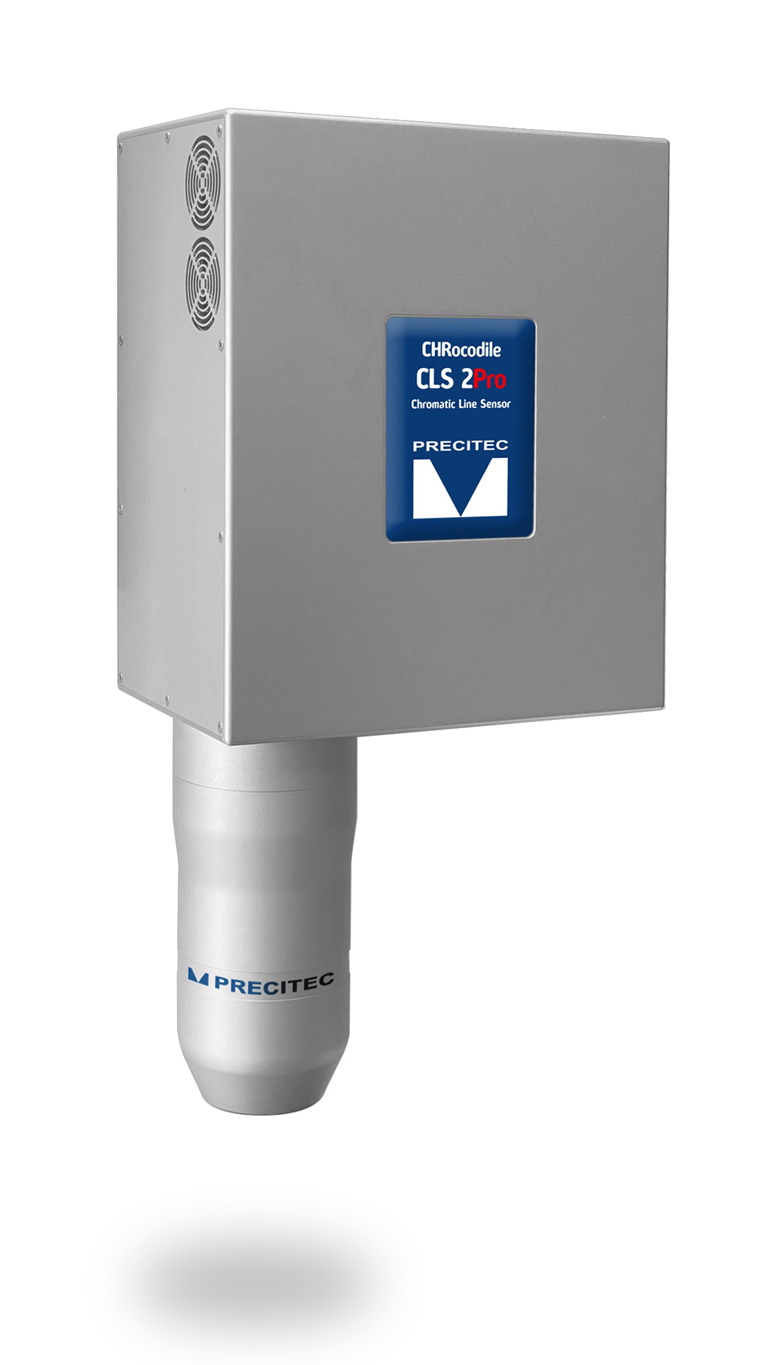

Product picture Linesensor CHRocodile CLS 2Pro

Advantages

  • 경제적으로 매력적 투자:
    이 다기능한 고성능 설비는 용이하게 교환할 수 있는 광범위한 프로브가 장착되도록 설계된다.
  • 훨씬 빠른 측정주기:
    높은 운전 속도에 따라 보다 효율적 라인 검사, 품질 관리 및 보다 높은 처리량이 가능하다.
  • 보다 높은 유연성:
    보다 긴 라인 길이 및 높은 수용 각도는 신호를 잃지 않고 한 번의 설정에서 측정할 수 있으며, 시간 소모적 포지셔닝 및 설정의 필요성을 제거했다.
  • 광범위한 응용 프로그램:
    높은 측면 해상도는 모든 종류의 품질 관리 응용 프로그램을 허용하며, 가장 작은 결함 및 흠집에서 스텝 높이 및 거시적 치수 측정, 긴 라인 길이 덕분에 모든 종류의 품질 관리 응용 프로그램이 가능하다.
  • 그림자 없음:
    이 라인 스캐너의 동축 기술에 의해, 들어오는 빛 및 감지된 빛이 동일한 경로에 따라 들어오며, 들어오는 빛줄기 및 감지되는 빛줄기 사이에는 각도가 없다. 이로써, 삼각형 설정에 따라 그림자가 문제가 될 수 있는 다양한 기학적 형상을 측정할 수 있도록 한다.

Technical data

  • 측정 속도 (초당 라인 수): 최대 36,000 라인/초
  • 측정 범위: 1250 마이크로미터 ~ 5000 마이크로미터, 적용된 광학 프로브에 따른다.
  • 측정 범위: 1250 마이크로미터 ~ 5000 마이크로미터, 적용된 광학 프로브에 따른다.
Download Datasheet CHRocodile CLS 2Pro now
