CHRocodile CLS 2.0 Cover Glass Inspection

3D 계측 - 라인 센서

CHRocodile CLS 2 고속 3D 공초점 라인 센서

Request quote

스마트공장의 고속 검사용 공초점 라인 센서

CHRocodile CLS 2.0은 섀도잉 효과 없이 초고속으로 경사가 높은 복잡한 표면을 측정할 수 있습니다.

고속 3D 공초점 라인 센서는 까다로운 재료는 물론, 거의 모든 재료를 최고의 정밀도와 고분해능으로 측정하고, 다용도성으로 인해 다양한 측정 작업이 가능합니다. 또한, CHRocodile CLS 2.0은 운영 비용과 시간을 줄이고, 인더스트리 4.0 애플리케이션에서 100% 제어를 보장합니다.

마지막으로 고속 3D 공초점 라인 센서 CHRocodile CLS 2.0은 대체 장치보다 훨씬 작고 가볍습니다.



반도체 산업을 위한 응용: 와이어 본딩 검사, 범프 측정, 패키징 웨이퍼 에지 검사, 다이싱 홈 검사, 결함, 다이 크랙, 포토마스크 리소그래피
가전제품: 하우징 지형 검사, 저-중-고 곡면 검사, 챔퍼 및 스플라인 검사, 직경/홀/단차 표면 검사, 추가 높이 데이터가 있는 외관 검사





가전 ​​제품에 대한 더 많은 애플리케이션: 하우징 지형 검사, 저-중-고 곡면 검사, 챔퍼 및 스플라인 검사, 직경/홀/단차 표면 검사, 추가 높이 데이터가 있는 외관 검사

Picture of CHRocodile ClS 2.0 chromatic line sensor
Battery Inspection with CHRocodile CLS 2.0

Advantages

  • 고속의 최고 정밀도
    2,160만 개의 측정 지점과 초당 최대 36,000개의 라인 스캔 속도를 제공하는 CHRocodile CLS 2.0은 사이클 타임이 중요하게 작용하는 인라인 품질 관리 제어 애플리케이션에 이상적입니다. 또한 초정밀 측정을 위해 고도의 측면 및 축방향 분해능으로 데이터를 제공합니다.
  • 뛰어난 유연성
    이 공초점 라인 센서의 다용도성은 예컨대, 지형 및 두께 측정, 구성, 레이어, 투명 재료 아래 표면 및 복잡한 기하학 구조와 같은 매우 다양한 측정 작업을 위한 솔루션이 됩니다. CHRocodile CLS 2.0은 까다로운 재료는 물론 확산성 표면, 거친 표면, 유색 표면, 연마 또는 반사 표면에서도 고속의 정확한 결과를 제공합니다.
  • 섀도잉 효과 없음
    CHRocodile CLS 2.0의 선형 설정은 유입 및 반사 광을 오버랩합니다. 따라서 삼각형 설정에서 문제가 되는 섀도잉은 특정 기하학 구조를 측정하는 데는 문제가 없습니다.
  • 쉽게 교체 가능한 광 프로브
    교체가 쉬운 3개의 광 프로브가 장착되어 모든 측정 작업에서 적합한 프로브 사용이 용이합니다. 대형 부품의 빠른 검사를 위해 최대 12 mm의 긴 라인을 선택하거나 예컨대, 스마트폰이나 배터리 또는 시계 디스플레이 유리의 챔퍼와 같은 고각 표면 측정의 경우 상당한 개구수를 갖는 더 짧은 라인을 선택할 수 있습니다.
  • 고 점밀도
    CHRocodile CLS 2.0은 라인당 1,200개의 포인트로 물체를 스캔합니다. 매우 미세해진 피치와 함께 뛰어난 측면 분해능과 탁월한 축 방향 분해능이 결합하여 고밀도의 비중복 정보를 갖는 고품질 측정을 얻을 수 있습니다.

Technical data

  • 측정 속도: 초당 최대 36,000 라인
  • 측정 범위: 680 – 10,600 µm*
  • 측면 분해능: 1 – 8.5 µm*
  • 외부 장치와 동기화: 트리거 입력, 동기화 출력, 5개의 인코더 입력, 예제 코드가 있는 DLL

* 사용되는 광 프로브에 따라 다름

Download CHRocodile CLS 2.0 now

Our service for your productivity

시운전
광학 센서 시운전

Learn more

수리
수리 3D 측정 기술

Learn more

문의
측정 기술 서비스

Learn more

More 라인 센서

CHRocodile CLS | CLS HS

  • 그림자 효과 없음
  • 뛰어난 측 방향 분해능
  • 뛰어난 품질의 높은 개구수 광학 프로브
  • 고속
  • 각이 있는 버전

These sectors may also be interesting for you

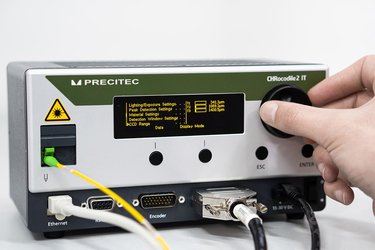

CHRocodile 2 IT

  • 초고속
  • 넓은 측정 범위
  • 다양한 표면에서 가능한 탁월한 측정
  • 고객의 요구를 충족시킬 수 있는 프로브

CHRocodile Mini 공초점 센서

CHRocodile Mini - 미니 사이즈, 최대 성능

  • 저가형 최신 공초점 센서
  • 적은 설치 공간: 소형 사이즈 및 경량
  • 비접촉 이동, 두께 & 거리 측정 센서
  • 모든 재료 상에서 정확하고 안정적인 측정

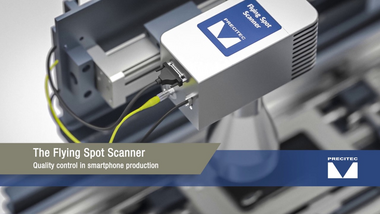

Flying Spot Scanner
