CHRocodile MPS 2L – Plataforma de medición escalable para la inspección flexible de vidrio en contenedores
Medición simultánea del espesor de la pared y la distribución del vidrio con hasta 24 canales de medición en una única plataforma de sensores
La inspección moderna del vidrio de envases requiere algo más que la mera medición del espesor de las paredes. Con geometrías de envases más ligeras y complejas, aumentan las exigencias a los sistemas de inspección: se requiere la máxima flexibilidad con un esfuerzo de integración mínimo.
El CHRocodile MPS 2L combina hasta 24 canales de medición simultáneos en una única plataforma de sensores para medir el espesor de la pared y la distribución del vidrio, tanto en el extremo caliente como en el frío. Los sensores puntuales y lineales se pueden combinar de forma flexible y colocar libremente, lo que permite adaptar de manera óptima las configuraciones de medición a las diferentes geometrías de los envases y a las tareas de inspección.
La arquitectura escalable reduce la complejidad del sistema y los costes por canal de medición. Al mismo tiempo, ofrece a los fabricantes de maquinaria y a los productores de vidrio una solución con garantía de futuro para un control de calidad fiable, la producción de envases ligeros y la inspección de futuros diseños de envases de vidrio.
Medición multipunto del espesor de paredes: las ventajas del CHRocodile MPS 2L
Sustituye hasta 24 canales de medición individuales
El CHRocodile MPS 2L permite realizar hasta 24 mediciones sin contacto, independientes y simultáneas, de espesores y distancias. Junto con las sondas ópticas de nuevo desarrollo, se pueden medir dos líneas de 12 puntos cada una. Los puntos de medición se distribuyen a lo largo de una línea de hasta 12,5 mm.
Diseños de medición flexibles para cualquier geometría de depósito
Ya se trate de medir el espesor de la pared en un único punto crítico o de registrar la distribución del vidrio en varios puntos, el CHRocodile MPS 2L se adapta a cada tarea. Combine cabezales de medición puntuales y sondas de línea como desee y cree esquemas de medición optimizados para cada diseño de depósito.
Cabezales de medición especializados de puntos y sondas de línea para diferentes tareas de medición en la industria del vidrio

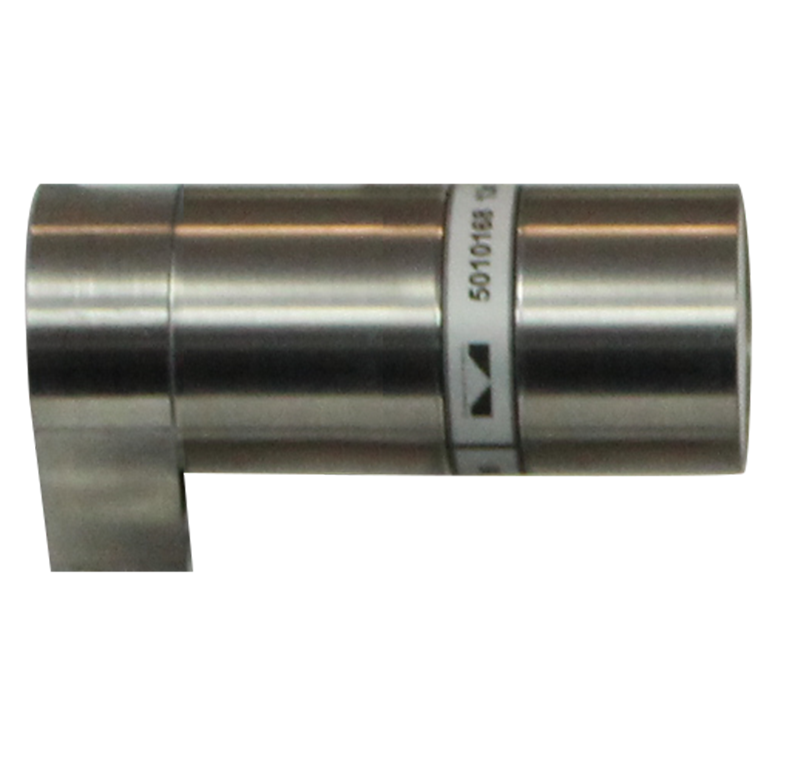

Sonda óptica SP 12
Las sondas ópticas desarrolladas específicamente por Precitec para medir el espesor de las paredes le ofrecen la máxima flexibilidad.
Sonda óptica SP 12
La sonda óptica SP 12, con un rango de medida de 12 mm, es ideal para vidrio oscuro. Gracias a sus reducidas dimensiones, se integra fácilmente en la línea de producción, incluso en espacios muy reducidos.

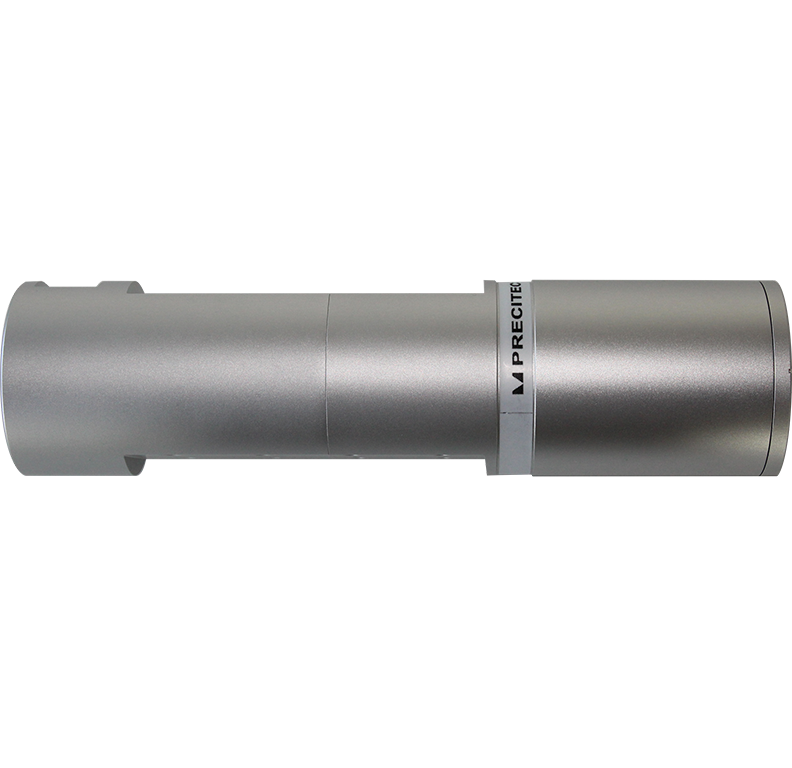

Sonda óptica MP 10.5
Sonda óptica MP 10.5
La sonda óptica MP 10.5, con 12 puntos de medición en una fila, es ideal para medir el espesor de las paredes y el suelo. La distancia entre puntos de medición de 1,14 mm da como resultado una longitud total de 12,5 mm, lo que permite realizar mediciones con mayor resolución en zonas críticas.

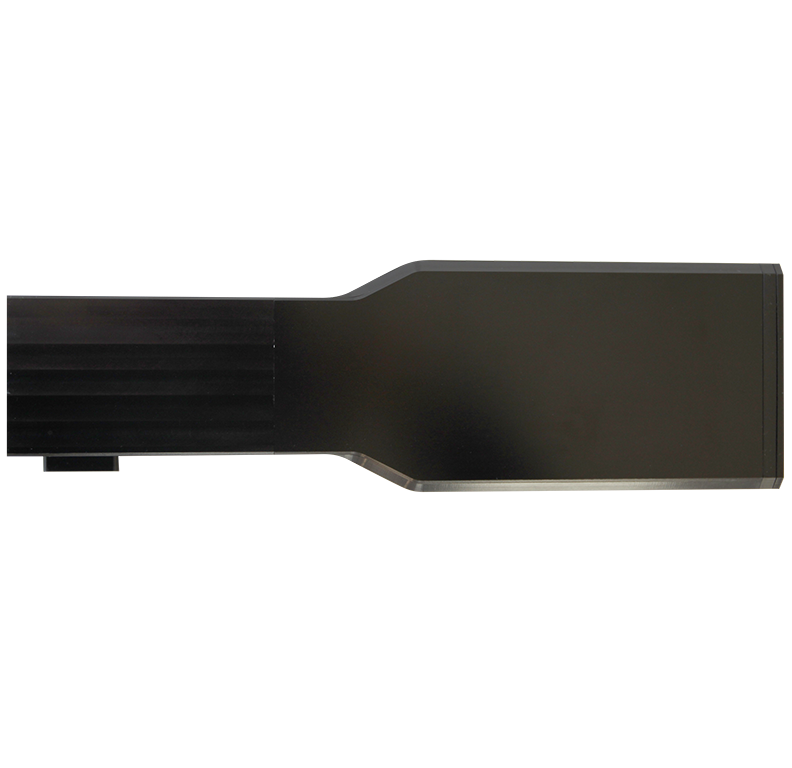

Sonda óptica lineal MP 18
La sonda óptica multipunto MP cuenta con 12 puntos de medición dispuestos en fila. La distancia entre puntos de medición, de 1,14 mm, da como resultado una longitud total de 12,5 mm, lo que permite realizar mediciones con mayor resolución en zonas críticas. Gracias a su gran anchura de medición y al mayor ángulo de aceptación posible, la sonda óptica es ideal para objetos no redondos. Además, su diseño plano permite combinar varias sondas ópticas, de modo que se puede crear una línea más larga con distancias más reducidas entre las distintas líneas.
Aplicaciones contrastadas en la medición del espesor de paredes

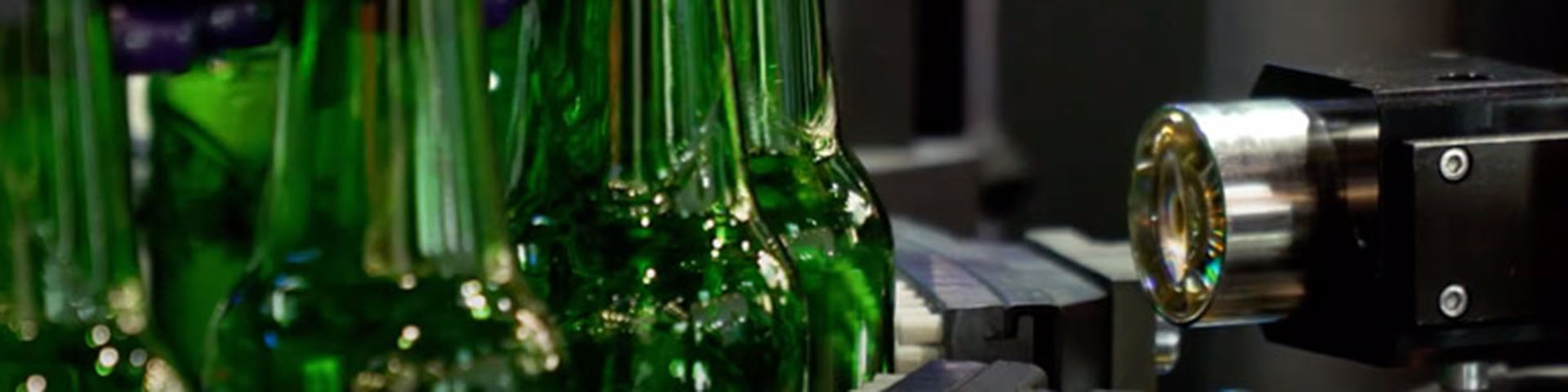

Vidrio: medición del espesor de las paredes del vidrio de envases de colores y oscuros
Datos técnicos
- Número de canales de medición: 24
- Mediciones por segundo: 4.500 (24 canales); 9.000 (10 canales)
- . Rango de medida: depende de la sonda óptica utilizada. Mide el espesor de capa y la distancia a lo largo de una línea.
- Combinaciones arbitrarias de
- cabezales de medición
- puntuales y lineales .
- Sincronización con dispositivos externos: entrada de disparo, salida de sincronización, 5 entradas de encoder .
